測定用Mic Earthworksについて　No.1

0.0 はじめに

　私が、このMicに出会ったのはフォースの井上氏よりJBLのスマートで使用するMicを探しているのですが、、、と言うことで、このMicを井上氏が、私のところに持ち込まれたのが、初めての出会いでした。
　以前から音場測定をしている私のところにはB&Kが高価なので、それに替わる安価な測定用のMicが有りませんかと言う問い合わせが有りましたが、（以前なかなか良い安価＜\4万ぐらい＞なMicが有ったのですが、製品ムラが多く輸入代理店に苦情が殺到し、今では取り扱っていません。）なかなか良い測定用のMicが無かったのです。
　実際にいろいろとテストをした結果、十分測定用で使えるので此処で紹介をしようと思います。（決してトモカ電気さんのまわしものではありません。）

　Earthworks inc.の代理店である。トモカ電気の飯嶋さんより貴重な資料を提供していただいたので、それを基に何回かに分けて、書こうと思います。

1.0 Earthworks,inc.について！！

創立者 David Blackmer ■Earthwoks社は、ノイズリダクションシステムで一世を風廃したdbxの発明者であるDavid Blackmer によって1979年に設立されました。

■Earthworksを代表する録音用無指向性マイク

　プロオーディオの市場に数々の名器を送り出したB1ackmer、その彼が新たなビジネスとして興したのがEarthworks社です。「楽器の音を何も損なわず録音し、さらにその時に体験した臨場感を再び体験できるようなオーディオ機器を開発したい！」という夢を実現するため、人間の聴覚に対する独白の研究を重ね、1995年、世界でも最も波形を正確に変換できるトップクラスの高性能マイクを比較的安価で開発することに成功しました。

■音の牛撒／際立つ透明感と臨場感

　Earthworksは、マイクをあくまでも原音を正確に変換する手段として位置付け、音にプレゼンスを与えるため、わざと高域にピークを設けたり、ハーモニックスを強調するなどの聴盛上の性能を良くするような色付けは一切排除しました。具体的には理想的ともいえる平坦かつ広いF特、優れたトランジエント・レスポンスを実現し、それによって生み出される音は透明感と臨場感に溢れリアルそのものです。

■技術的な特徴

　マイクは色付けを排するため、Earthworksでは時間特性を重視した設計を行っています。時間特性の一つであるトランジェント特性を改善するため非常に小口径のダイヤフラムを採用し、機械剛性を高めるため、ステンレス・ボディに収めました。特徴あるスリムなデザインは、開口部での音波の回折を排するために先端部を可能な限り絞り込んだ結果です。心配される低減の特性は、その口径からは信じられないほど伸びています。キックドラムに使用するとそのレスポンスの速さと低減のクリアな音に驚かされます。立ち上がりの速いパルスに対して、どのマイクよりもハイスピードで反応します。

2.0 超精密測定用マイク

　M30/M55
RTA,MLS,TEF,SMAARAT等のオーディオ帯域測定に最適な測定専用マイク

　測定用マイクは、測定結果から音の善し悪しを判断できることが重要です。その為には録音用マイクと異なり、単に見かけ上の特性が良いだけではなく、波形を可能な限り正確に変換する必要があります。何故なら見かけの特性はいくらでも良くすることができるので、F特やトランジェントレスポンス波形をいくら測定しても音の善し悪しを判断する基準にはならないからです。「F特が同じなのに音が違う」という現象を説明するには、音声波形に含まれる時間情報が大きく関わっています。したがって波形を正確に変換できれば信頼性の高い測定結果が得られる訳です。その点アースワークスのマイクならば、時間的な情報を正確に変換しますから音の善し悪しに直結した、実用的に価値の高い測定結果を得られます。単なる音場測定に利用するだけでなく、音の善し悪しを間われるオーディオ機器の開発・評価にも基準となる高精度マイクです。
　

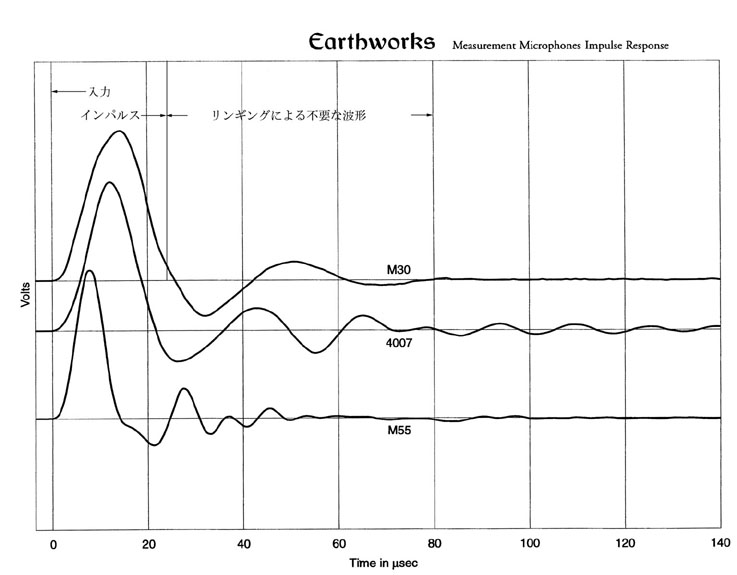

	M30 世界最高峰の物理特性をローコストで実現 　すでに高い評価を得ている無指向性マイクをべ一スに、測定専用マイクとして開発されたモデルです。 　出力電圧の精度を高めるため、通常のマイクとは全く異なる出力形式を採用しました。そのためトランス式入力回路には対応していません。差動電子バランス入力回路と接続することによって、正確な電圧を計測できるよう設計されています。 測定用に要求される特性を完壁に備え、世界の代表的な測定用マイクと比肩する性能を有するにもかかわらず、低価格を実現したコストパフォーマンスに優れたマイクです。 ◎ご注意タッチノイズは極めて少ないのでショックマウントは不要です。ウィンドスクリーンは高域特性に影響を与えますから使用しないで下さい。どうしても必要な場合は、1／4”ラベリアマイク用小型球形のスクリーンをお勧めします。		M55 ワイドレンジを誇るフラッグシップモデル 　アースワークスが誇る技術力を傾注して開発した、全ての音響測定の基準となる最上位モデルです。 　世界的に著名な測定用マイクと比較しても精度の高さは数値が証明しています。例えば、パルスに対する立上がり速度は抜群に速く、また、ダイヤフラムが小型ですから波形を歪ませる原因となる不要なリンギングが収敏するまでの所要時間は、わずか60μSeC（グラフ参照）と正確で世界最速のパルス応答を誇ります。
	SPECIFICATIONS Flequency response on axis:±1dB 9Hz to 27kHz, +1/-3 dB 5Hz to 30kHz Sensitivity:8 mV/Pa (-42 dBV/Pa) Polar pattern:Omnidirectional Output: XLR intended to drive a balanced transformerless input Pin 2: reference, Pin 3: inverted output (+ press = -voltage) Peak output voltage:3V into 1K ohms, lOV into 5K ohms Min output load: 600 ohms at pin 2 and pin 3 capacitor coupled Peak acoustic input:150dB SPL with 5K capacitor coupled load Noise:27dB SPL equivalent (A weighted) Power requirements:48V Phantom, lOmA- the M30 will not operate into a direct coupled transformer input Influence of magnetic field: 80 A/M induces less than 52dB SPL equivalent Dimensions (L x D):229mm x 22mm (9 x .860 inches) Weight :225g (.5 Ib)		SPECIFICATIONS Dimensions (L x D):229mm x 22mm (9 x .860 inches) Weight:225g (.5 Ib) Polar pattern:Omnidirectional Power requirements:48V Phantom,10mA Output:XLR intended to drive a balanced input. Pin 2 constant +14.5 V, Pin 3 inverted output (+pressure = -voltage) Min output load:600 ohms at pin 2 and pin 3 Peak output voltage:3V into 1K ohm, 10V into 5K Noise:26dB SPL equivalent (A weighted) Peak acoustic input:150 db SPL with 5K capacitor coupled load Sensitivity: 8 mV/Pa (-42 dBV/Pa) Frequency response on axis:±1dB 9Hz to 40kHz, +1/-3db 5Hz to 55kHz Influence of magnetic Field:80A/M induces less than 52dB SPL equivalent

　

M30 Frequency Response		M55 Frequency Response

価格表 平成10年7月現在

M30	\83,000	測定用、無指向　9Hz~27KHz±1db
M55	\240,000	研究測定用、超精密級無指向マイク

　今回は、測定用マイクＭ30/Ｍ55の基本的なスペックの紹介をしました。次回は、このマイクの専用PRIAMP(LAB1)について書こうと思います。

　次回を楽しみに！！

上記の貴重な資料は、トモカ電気株式会社　飯嶋からの提供です。

デモ等の要望は、飯嶋さんへ連絡をお願いします。
　その際には、レポートを頂ければ幸いです。より多くの人達に紹介を致します。

貴重な文献に対して感謝いたします。有り難うございます。

Earthworks,inc. HomePage:http://www.earthwks.com/
